نوار نقاله اورلند پروژه فاز 3 تغلیظ سونگون

Overland Belt Conveyor

نوار نقاله اورلند خط تغلیظ 3 مس سونگون طویل ترین و سنگین کار ترین نوار نقاله ایران میباشد با طولی بالغ بر 2500 متر وظرفیت 6400 تن بر ساعت ، عرض  1600 میلی متر و ارتفاع بالابری 220 متر،

آنچه نوار نقاله اورلند مس سونگون را خاص میکند طول2.5 کیلومتری آن یا سرعت 4.5 متر بر ثانیه آن نیست بلکه محل اجرای آن و زمینی است که در ان بایستی احداث شود، عوارض زمین دره ها ئو تپه های فراوان منطقه و خاک واریزه ای نا مرغوب ان همراه با کشش های بالاب تحمیل شده بر نوار طراحی فونداسیون و سازه ان را بسیار سخت و  حساس می نماید.

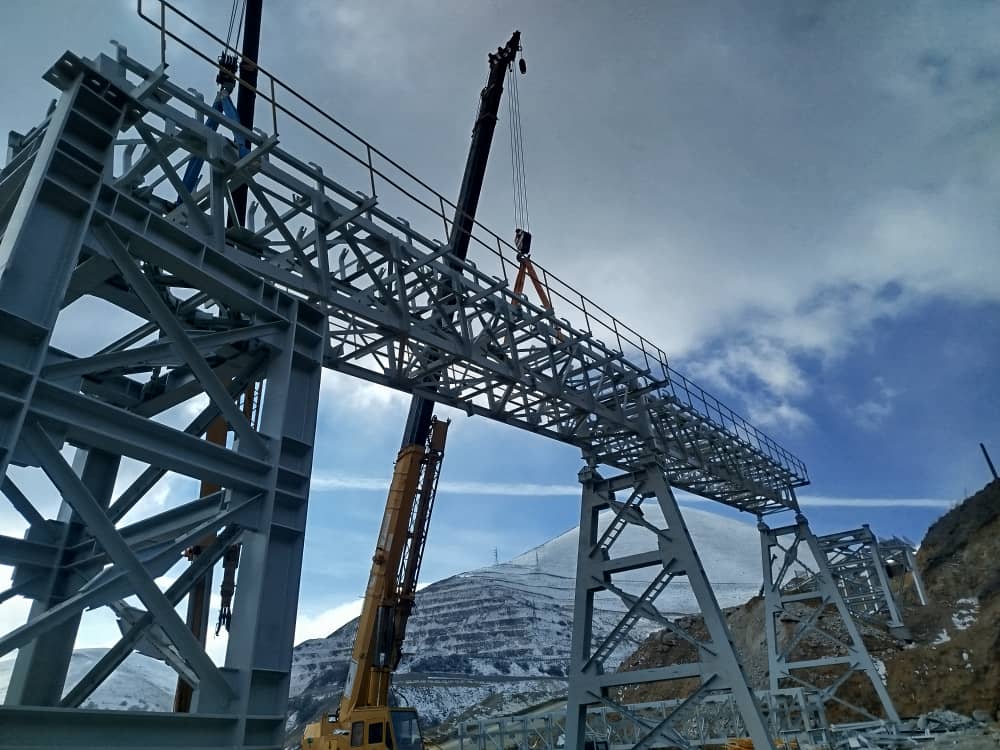

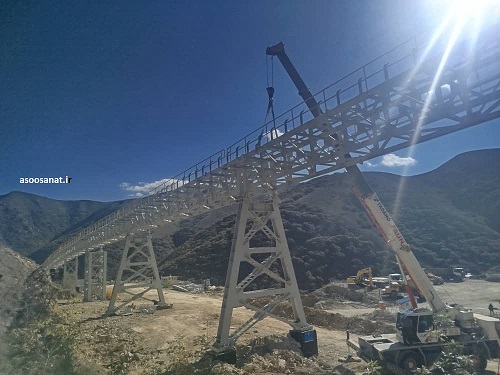

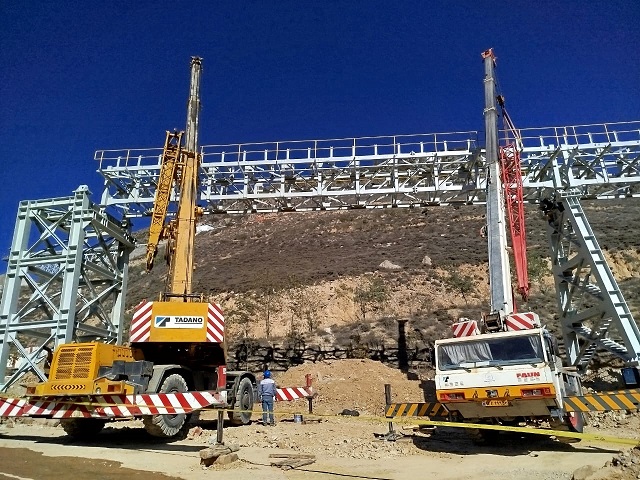

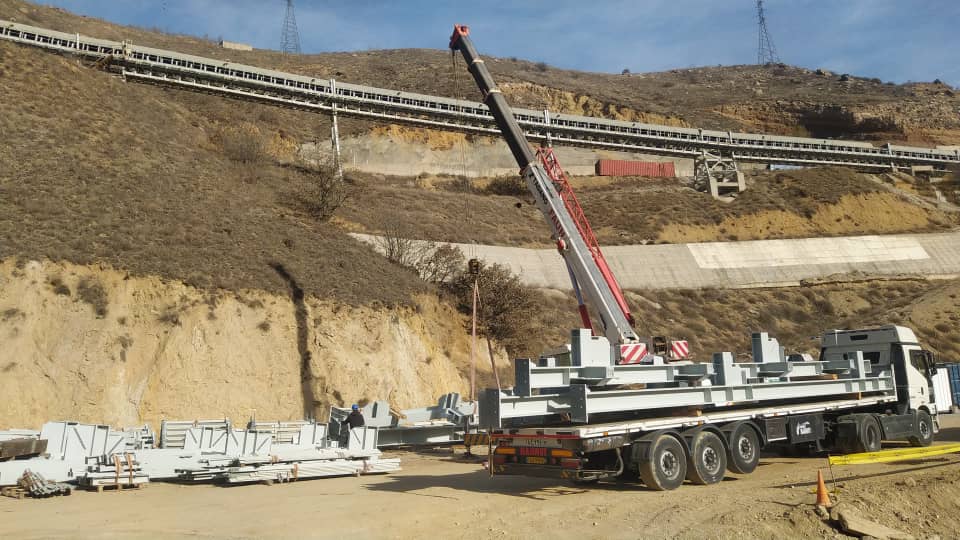

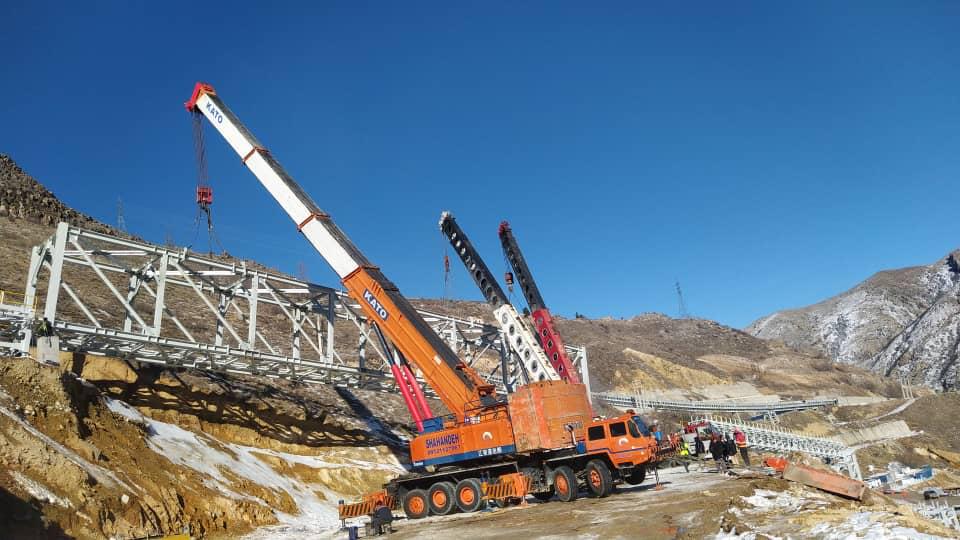

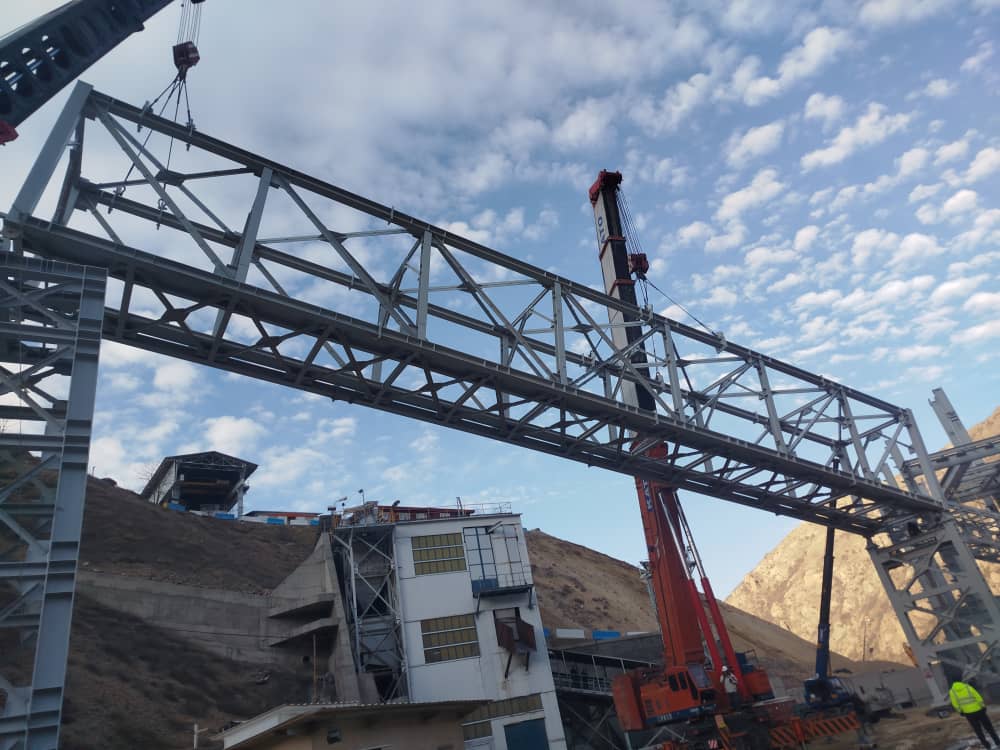

این نوار نقاله(نوار نقاله اورلند) بعد از دو نوارنقاله فدا شونده 1 و2 که وظیفه حمل سنگ شکسته را از زیر سنگ شکن دارند قرار دارد و سنگ شکسته را از نوار نقاله فداشونده 2 در یافت و از کنار دره ای عبور می دهد در بین مسیر چندین بار از روی جاده های عبور تراک می گذرد تا در نهایت  به یک تپه می رسد حدود 650 متر این نوار نقاله از تونلی که داخل تپه حفر میشود عبور خواهد کرد و  پس از تپه بایستی از روی دره ای به عمق حدود 50 متر گذر کند تا به استوک پایل گنبدی شکل خود برسد در این مسیر نوار نقاله اورلند حدود 220 متر ارتفاع را به سمت بالا طی می کند. عبور نوار نقاله اورلند از کنار دره و دامنه کوه طراحی فونداسیون آن را با چالش های فراوان همراه میکند، این چالش ها وقتی بیشتر می شوند که تنوع خاک بستر در امتداد نوار اورلند بسیار زیاد خود نمایی می کند. لذا هر فوتداسیون و ترستل در این نوار نقاله خود پروژه است حساس.

The Orland conveyor belt of the Sungun copper concentration III , is the longest and heaviest working conveyor belt in Iran.

With a length of over 2500 meters, a capacity of 6400 tons per hour, a width of 1600 mm and a lifting height of 220 meters. "Overland Conveyor"

The linear speed of this conveyor belt is 4.5 meters per second.
